제품 상세 정보:
결제 및 배송 조건:
|
| 결의: | 1μm | 소재: | 금속 |
|---|---|---|---|
| 무게: | (포장된 후의) 24Kg | 색상: | 파란색 |
| 강조하다: | 레이저 게이지 측정,와이어 게이지 직경,케이블 레이저 직경 측정 장치 |
||
레이저 지름 측정 지름 제어 도구 레이저 지름 측정기
단축 레이저 지름 측정 장치이것은 레이저 스캔을 사용하여 접촉 없이 온라인 측정을 수행하는 고정도 조사 장치입니다.
주로 다양한 와이어, 케이블, 파이프 생산 라인, 외부 지름의 측정 및 압축 스크루 속도 또는 견인 속도를 조정, OD의 목적을 제어하는 데 사용됩니다.또한 작업 조각의 외부 지름과 크기 측정에 적용 될 수 있습니다.
기술 매개 변수단축 레이저 지름 측정 장치.
| 모델 | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| 측정 범위 | 0.2-20mm | 0.2-45mm | 00.2-95mm | 00.2-145mm | 0.2-205mm | 00.2-375mm | |||||
| 최소 크기 | 00.2mm | 00.2mm | 00.2mm | 00.2mm | 00.2mm | 00.2mm | |||||
| 최대 크기 | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| 정확성 | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| 결의 | 00.001mm | 00.001mm | 00.001mm | 00.001mm | 00.001mm | 00.001mm | |||||
| 차원 | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (x2) | |||||
| 측정 단위 | mm | mm | mm | mm | mm | mm | |||||
| 힘 | ~220V±15%, 50-60HZ | ||||||||||
| 온도 | -10~40°C | ||||||||||
| 습도 | < 85% RH | ||||||||||
|
가이드 헤드 일련의 I/O |
표준: RS485 옵션: RS232 / USB / Profibus | ||||||||||
| 미리 설정 | 지름, +Tol, Tol, 경보 설정 | ||||||||||
| 투명한 측정 | 옵션 | 옵션 | 옵션 | 옵션 | 옵션 | 옵션 | |||||
| 제어 출력 | |||||||||||
| 일련의 I/O | RS485 | ||||||||||
| 아날로그 출력 | 16비트 ±10V DC 출력 | ||||||||||
| 릴레이 출력 | 2 볼트 무료 (상황, 상위 허용, 하위 허용) | ||||||||||

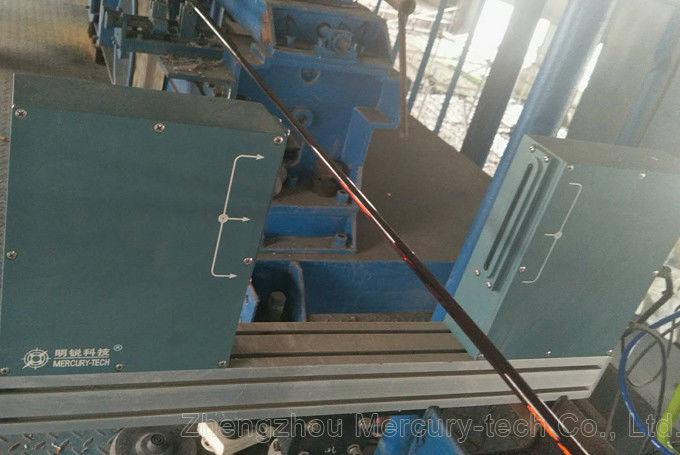

듀얼 액스 레이저 지름 측정 장치레이저 스캔을 이용한 고정도 조사 장치입니다. 레이저 스캔을 이용한 고정도 조사 장치입니다.그것은 (특히 X 축과 Y 축) 동시에 두 방향으로 지름을 측정.
금속 와이어, 유리, 파이프, 와이어 및 케이블 등에 적용됩니다. 측정 및 제어의 지름. 양방향 측정, 동시다발적으로 와이어를 표시 할 수있는 평균을 보여줍니다.파이프 지름둥글다.
기술 매개 변수이중축 레이저 지름 측정 장치.
| 모델 | 측정 범위 | 결의 | 정확성 |
| LDM-25XY | 0.1~20mm | 00.001mm | ±0.001mm |
| LDM-50XY | 0.2-45mm | 00.001mm | ±0.002mm |
| LDM-60XY | 00.2-55mm | 00.001mm | ±0.002mm |
주요 특징
1 비접촉 레이저 지름 측정, 높은 속도, 높은 정확성 및 좋은 반복성.
2 실제 시간 외부 지름 및 둥근 표시, 품질 관리 및 생산 효율성을 향상, 재료 낭비를 줄입니다.
3 완전히 자동화된 생산을 달성하기 위한 다양한 디지털 및 아날로그 제어 신호 기능
4 여러 가지 미리 설정된 기능,상정값, 상위 및 하위 허용도, 알람 제어 사전 설정, 조작이 쉽습니다.
5 표준 데이터 포트 연결 준비, 데이터 분석 개발 편의성을 위해 호환 소프트웨어.

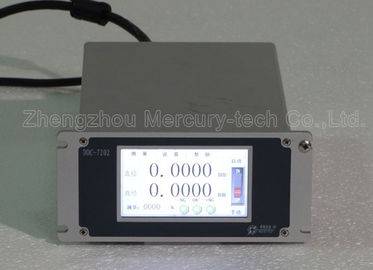

컨트롤러의 주요 특징
1- 그것은 원격 표시 및 제어에 사용 됩니다.
2DC 모터, VVVF 모터 (출력기 또는 트랙터) 의 속도를 제어 할 수 있습니다.
3실험실용으로 적합합니다.
4지름이 정해진 허용 범위를 초과하면 경보가 됩니다.
5RS485로 PLC 산업 제어 컴퓨터에 연결할 수 있습니다.
6크기는 100mm×100mm×120mm (모델:DDC-5)
레이저 지름 측정 장치성능
측정: 레이저 스캔
레이저: 보이는 빨간 반도체 레이저
레이저 출력 전력: <2mW
작업 모드: 연속
전력 소비: <30W
전자 매개 변수
작동 전압: ~ 220V ± 15% 50 - 60Hz
작동 온도: -10 ~ 40 °C
습도: <85% RH
LDM 시리즈 가이즈는 수십 년의 기술 혁신과 1,000 명 이상의 고객이이 제품을 사용하는 고 정확성, 신뢰할 수있는 제품 시리즈의 고전적인 머큐리-테크 제품입니다.현재는 유선입니다, 케이블, 파이프 측정의 가장 좋은 선택.
