제품 상세 정보:
결제 및 배송 조건:
|
| 정확성: | 0.001 밀리미터 | 결의: | 0.001 밀리미터 |
|---|---|---|---|
| 종류: | 측정 도구 | 사용: | 자동차 테스팅 기계 |
| 모델 번호: | CDM03 | 색상: | 파란색 |
| 강조하다: | 레이저 직경 측정,와이어 게이지 직경,필라멘트 직경 측정 도구 |
||
비접촉 필라멘트 지름 측정 도구 지름 측정 장비
필라멘트 지름 측정 도구는 CCD 스캔을 사용하여 접촉 없이 온라인 조사를 수행하는 고정도 조사 장치입니다. 금속 병, 광섬유,측정 및 제어 등. 실크와 섬유의 지름, 둥글함을 동시에 보여줄 수 있습니다.
1기술 매개 변수
| 모델 | 측정 범위 | 차별화 | 정확성 |
| LDM-25 | 0.2-20mm | 0.001 | ±0.02%×(읽기) ±0.001mm |
| CDM-03 | 00.01-2mm | 0.001 | ±0.02%×(읽기) ±0.001mm |

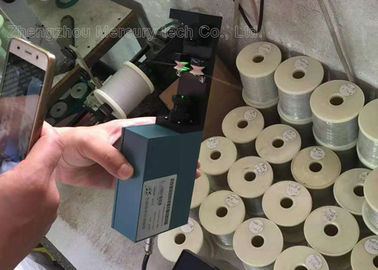

그림 1. CDM03 지름 측정
3성능 지표:
측정: 레이저 스캔
레이저: 보이는 빨간 반도체 레이저
레이저 출력 전력: <2mW
작동 전압: ~ 220V ± 15% 50 - 60Hz
작동 온도: -10 ~ 40 °C
습도: <85% RH
작업 모드: 연속
전력 소비: <30W
차원:
측정머리: 372mm × 360mm × 60mm
4다음 특징을 가진 장치
1PLC, 산업용 컴퓨터로 연결할 수 있습니다.
2. RROFIBUS-DP를 할당 할 수 있고 MODBUS 변환기와 PLC, IPC 연결.
3. 엑스트루더와 자동 피드백 제어에서 원격 제어기 DDC-5를 장착하여 관용을 제어하고 제품 품질을 향상시키고 소비를 줄일 수 있습니다.
필라멘트의 컴팩트 레이저 지름 측정 장치
간략한 소개
LDM1025 단축 콤팩트 레이저 지름 장치는 레이저 스캔을 사용하여 온라인 측정을 접촉없이 수행하는 고정도 장치입니다.그것은 주로 외부 지름을 측정하고 추출 스크루 또는 견인 속도를 조정하는 데 사용됩니다, 외부 지름을 제어하기 위해
LDM2025 듀얼 액스 컴팩트 레이저 지름 장치는 레이저 스캔을 사용하여 무접접 온라인 측정을 수행하는 고정도 장치입니다.그것은 (특히 X 축과 Y 축) 동시에 두 방향으로 지름을 측정그것은 양방향 측정의 단점을 극복합니다. 디스플레이 단위는 동시다발적으로 지름 평균 값과 와이어와 파이프의 둥근도를 표시 할 수 있습니다.

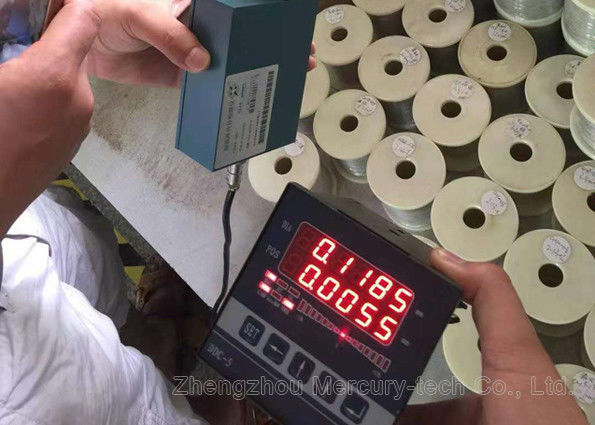

그림 2. LDM1025 및 LDM2025 지름 측정 기기
기술 매개 변수:
LDM1025 단축 콤팩트 레이저 지름 측정기
| 종류 | 컴팩트 레이저 지름 측정기 |
| 측정머리 | LDM1025 |
| 컨트롤러 | DDC-7202 |
| 게이트 크기 | 25mm |
| 측정 범위 | 0.1mm - 20mm |
| 미니 측정 크기 | 00.1mm |
| 레이저 타입 |
시각적 빨간색 반도체 레이저 660mm |
| 정확성 | ±0.0005mm |
| 반복 가능성 | 0.00015mm |
| 데이터 수집 속도 | 1400 번/초 |
| 최대 스캔 속도 | 82m/s |
| 온도 | -10~50°C |
| 습도 | 35% ~ 85% |
| 순중량 | 10.4kg |
| 차원 | 263.5×80×45mm |
| 디스플레이 타입 | 4.3인치 터치 스크린 |
| 측정 단위 | mm 또는 인치 |
| 조정 가능한 해상도 |
00.0001mm - 0.1mm 00.00001 인치 - 0.01 인치 |
| 경보 리레 출력 | 2 NO 또는 NC 터미널 |
| 아날로그 출력 | +TOL-TOL 출력 PIC 출력 제어 전압: 16비트 ± 10V DC 전류: 0 ~ 10 mA (속도 조절용) |
| 통신 출력 | RS485 |
| 출력 포트 | 2 가지 방법 OC 출력 |
| 컨트롤러 차원 | 190 × 86 × 270mm |
| 설치 크기 | 164 × 82mm |
| 패널 설치 크기 | 180 × 66mm |
| 특징 | 1. 단일 축 레이저 지름 측정기 또는 2 축 레이저 지름 측정기 또는 2 레이저 CCD 측정기의 최대 4 세트를 연결하십시오. 2표시 기능: 여러 축 측정. +통행료, -통행료 등 |
그림 3. LDM1025 지름 측정 기기
그림 4. LDM2025 지름 측정 기기
LDM2025 쌍 축 콤팩트 레이저 지름 측정기
| 종류 | 컴팩트 레이저 지름 측정기 |
| 측정머리 | LDM2025 |
| 컨트롤러 | DDC-7202 |
| 게이트 크기 | 25mm |
| 측정 범위 | 0.1mm - 20mm |
| 미니 측정 크기 | 00.1mm |
| 레이저 타입 |
시각적 빨간색 반도체 레이저 660mm |
| 정확성 | ±0.0005mm |
| 반복 가능성 | 0.00015mm |
| 데이터 수집 속도 | 800번/초 |
| 최대 스캔 속도 | 82m/s |
| 온도 | -10~50°C |
| 습도 | 35% ~ 85% |
| 순중량 | 30.0kg |
| 차원 | 187×240×50mm |
| 디스플레이 타입 | 4.3인치 터치 스크린 |
| 측정 단위 | mm 또는 인치 |
| 조정 가능한 해상도 |
00.0001mm - 0.1mm 00.00001 인치 - 0.01 인치 |
| 경보 리레 출력 | 2 NO 또는 NC 터미널 |
| 아날로그 출력 | +TOL-TOL 출력 PIC 출력 제어 전압: 16비트 ± 10V DC 전류: 0 ~ 10 mA (속도 조절용) |
| 통신 출력 | RS485 |
| 출력 포트 | 2 가지 방법 OC 출력 |
| 컨트롤러 차원 | 190 × 86 × 270mm |
| 설치 크기 | 164 × 82mm |
| 패널 설치 크기 | 180 × 66mm |
| 특징 | 1. 단일 축 레이저 지름 측정기 또는 2 축 레이저 지름 측정기 또는 2 레이저 CCD 측정기의 최대 4 세트를 연결하십시오. 2표시 기능: 여러 축 측정. +통행료, -통행료 등 |
그림 5. LDM2025 지름 측정 척도
