| 작동 전압: | ~ 220V ±15% 50~60Hz 또는 필요에 따라 | 유형: | 측정 도구 |
|---|---|---|---|
| 측정 정확도: | 0.001mm | 리드타임: | 3일 이내 |
| 재료: | 금속 | 색상: | 파란색 |
| 강조하다: | 레이저 게이지 측정,와이어 게이지 직경,이중 축 레이저 직경 측정 게이지 |
||

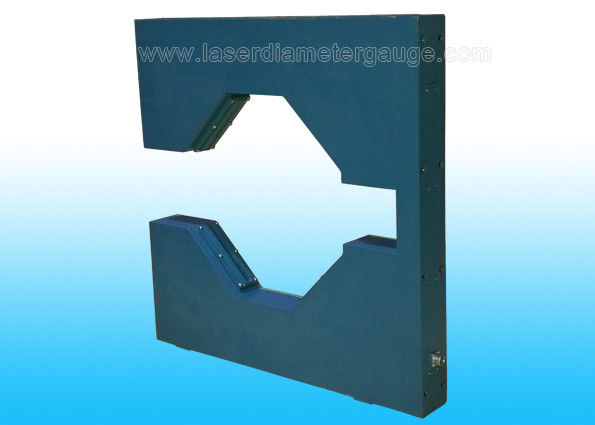

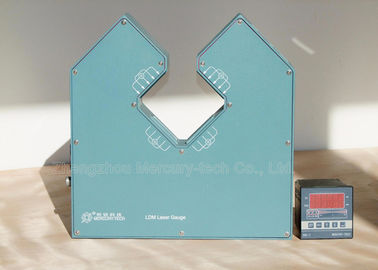

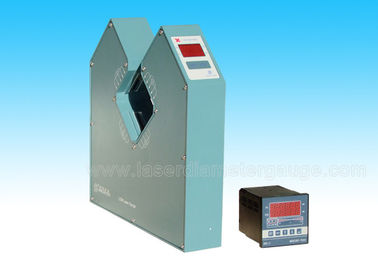

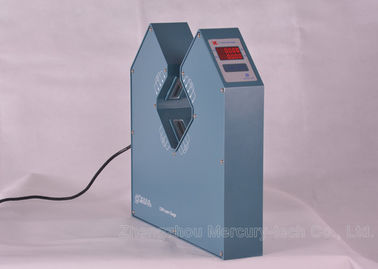

모델 LDM-100XY 듀얼 축 레이저 직경 게이지 외경 범위 0.2mm ~ 95mm.
2차원 레이저 직경 측정 게이지, 온라인 측정 및 제어 가능. (모델: LDM-25XY LDM-50XY LDM-60XY LDM-100XY). 와이어 케이블 파이프용 전문 외경 측정 레이저 직경 게이지.
듀얼 축 레이저 직경 게이지는 레이저 스캔을 사용하여 비접촉 온라인 측정을 수행하는 고정밀 장치입니다. (즉, X축 및 Y축) 두 방향에서 동시에 직경을 측정합니다.
금속 와이어, 유리, 파이프, 전선 및 케이블 등에 적용 가능합니다. 측정 및 제어의 직경. 양방향 측정, 평균은 와이어, 파이프 직경, 진원도를 동시에 표시할 수 있음을 보여줍니다.
1. 기술 매개변수
| 모델 | 측정 범위 | 분해능 | 정확도 |
| LDM-25XY | 0.1 - 20mm | 0.001 | 0.001mm |
| LDM-50XY | 0.2 - 45mm | 0.001 | 0.002mm |
| LDM-60XY | 0.2 - 55mm | 0.001 | 0.002mm |
| LDM-100XY | 0.2 - 95mm | 0.001 | 0.002mm |
2. 주요 특징
① 비접촉 레이저 직경 측정, 고속, 고정밀 및 우수한 반복성.
② 실시간 외경 및 진원도 표시, 품질 관리 및 생산 효율성 향상, 재료 낭비 감소.
③ 다양한 디지털 및 아날로그 제어 신호 기능, 완전 자동화된 생산 달성.
④ 다양한 사전 설정 기능, 공칭 값, 상한 및 하한 허용 오차, 알람 제어 사전 설정, 작동 용이.
⑤ 표준 데이터 포트 연결 준비, 데이터 분석 개발 편의성을 위한 호환 소프트웨어.
3. 성능 지표
측정: 레이저 스캔
레이저: 가시 적색 반도체 레이저
레이저 출력 전력:<2mW
작동 전압: ~ 220V ± 15% 50 - 60Hz
작동 온도: -10 ~ 40도 섭씨습도:
<85% RH
작업 모드: 연속전력 소비:<30W
치수: LDM25XY/LDM50XY 게이지 헤드: 420mm * 400mm * 85mm
LDM60XY 게이지 헤드: 380mm * 380mm * 60mm
스탠드: 350mm * 200mm * (700-1000)mm
중앙 측정 위치 높이: 900-1200mm
4. 주요 컨트롤러 기능
1. 원격 표시 및 제어에 사용됩니다.
2. DC 모터, VVVF 모터(압출기 또는 트랙터)의 속도를 제어할 수 있습니다.
3. 실험실 사용에 적합합니다.
4. 직경이 설정된 허용 오차를 벗어나면 경고합니다.
5. RS485를 사용하여 PLC 산업 제어 컴퓨터에 연결할 수 있습니다.
