전화선 관을 위한 비 접촉 측정 레이저 직경 계기

와이어 케이블 파이프용 비접촉 측정 레이저 직경 측정 게이지.

LDM 시리즈 게이지는 Mercury-Tech의 대표적인 제품 시리즈로, 수십 년간의 기술 혁신을 통해 1,000명 이상의 고객이 이 제품을 사용하고 있으며, 높은 정확성과 신뢰성을 자랑합니다. 현재 와이어, 케이블, 파이프 측정에 최적의 선택입니다.

단축 레이저 직경 게이지는 레이저 스캔을 사용하여 비접촉 온라인 측정을 수행하는 고정밀 조사 장치입니다.
주로 다양한 와이어, 케이블, 파이프 생산 라인에서 외경을 측정하고 압출기 스크류 속도 또는 인발 속도를 조절하여 OD를 제어하는 데 사용됩니다. 또한 공작물의 외경 및 크기 측정에도 적용할 수 있습니다.

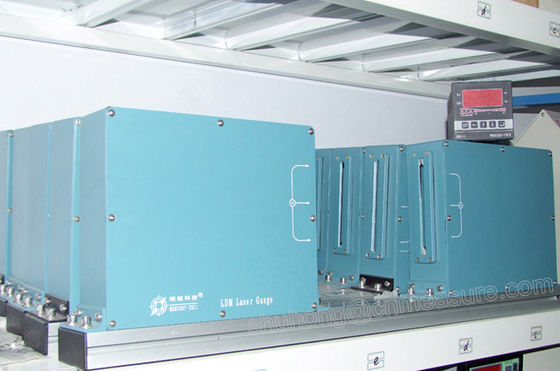

                                    그림. 모델 LDM-25 또는 LDM-50


단축 레이저 직경 측정 게이지의 기술 매개변수.

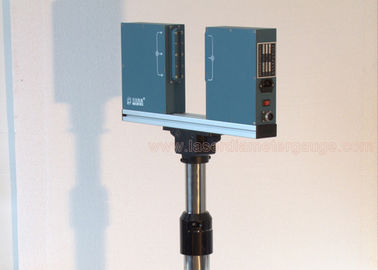

                                                          그림. 모델 LDM-100B


양축 레이저 직경 측정 장치는 레이저 스캔을 사용하여 비접촉 온라인 조사를 수행하는 고정밀 장치입니다. (즉, X축과 Y축) 두 방향으로 동시에 직경을 측정합니다.

금속 와이어, 유리, 파이프, 와이어 및 케이블 등에 적용 가능합니다. 측정 및 제어의 직경. 양방향 측정, 평균은 와이어, 파이프 직경, 진원도를 동시에 표시할 수 있음을 보여줍니다.

양축 레이저 직경 측정 게이지의 기술 매개변수.

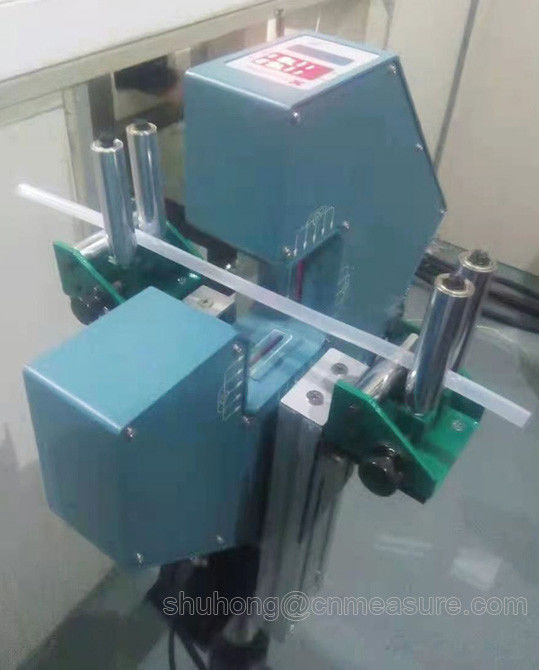

                             그림. LDM-25XY 또는 LDM-50XY


주요 특징
① 비접촉 레이저 직경 측정, 고속, 고정밀 및 우수한 반복성.
② 실시간 외경 및 진원도 표시, 품질 관리 및 생산 효율성 향상, 재료 낭비 감소.
③ 다양한 디지털 및 아날로그 제어 신호 기능, 완전 자동화된 생산 달성.
④ 다양한 사전 설정 기능, 공칭 값, 상한 및 하한 허용 오차, 알람 제어 사전 설정, 작동 용이.
⑤ 데이터 분석 개발 편의성을 위한 호환 소프트웨어, 표준 데이터 포트 연결 준비.

                                                그림. 모델 LDM-100XY


주요 컨트롤러 기능
1. 원격 디스플레이 및 제어에 사용됩니다.
2. DC 모터, VVVF 모터(압출기 또는 트랙터)의 속도를 제어할 수 있습니다.
3. 실험실 사용에 적합합니다.
4. 직경이 설정된 허용 오차를 벗어나면 알람이 울립니다.
5. RS485를 사용하여 PLC 산업 제어 컴퓨터에 연결할 수 있습니다.
6. 치수: 100mm×100mm×120mm (모델: DDC-5)

레이저 직경 측정 게이지 성능
측정: 레이저 스캔
레이저: 가시 적색 반도체 레이저
레이저 출력 전력: <2mW
작업 모드: 연속
전력 소비: <30W
전자적 매개변수
작동 전압: ~ 220V ± 15% 50 - 60Hz
작동 온도: -10 ~ 40 °C
습도: <85% RH

LDM 시리즈 게이지는 Mercury-Tech의 대표적인 제품 시리즈로, 수십 년간의 기술 혁신을 통해 1,000명 이상의 고객이 이 제품을 사용하고 있으며, 높은 정확성과 신뢰성을 자랑합니다. 현재 와이어, 케이블, 파이프 측정에 최적의 선택입니다.

                                          그림. 모델 LDM-60XY 측정 헤드
