제품 상세 정보:
결제 및 배송 조건:
|
| 동작 전압: | ~ 220V ± 15% 50 - 60Hz 또는 요구에 따라 | 측정 정확도: | 0.001 밀리미터 |
|---|---|---|---|
| 무게: | (포장된 후의) 27Kg | 결의: | 0.001 밀리미터 |
| 색상: | 파란색 | 소재: | 금속 |
| 강조하다: | 내경 게이지,내경 게이지,파이프 용 레이저 외경 게이지 |
||
LDM2030 파이프 직경 가이드 레이저 직경 측정 컨트롤러 extruders. 전문 측정 외부 직경 레이저 직경 가이드 철 케이블 파이프.
Dual Axis laser diameter gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey그것은 (특히 X 축과 Y 축) 동시에 두 방향으로 지름을 측정합니다.
금속 와이어, 유리, 파이프, 와이어 및 케이블 등에 적용됩니다. 측정 및 제어의 지름. 양방향 측정, 동시다발적으로 와이어를 표시 할 수있는 평균을 보여줍니다.파이프 지름둥글다.

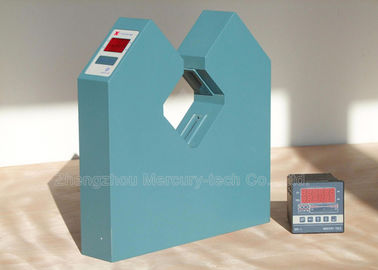

그림 LDM2030 측정머리
그림. DDC-7200 LDM2030에 대한 터치 스크린 디스플레이 컨트롤러
(영어판)
듀얼 에이시스 레이저 지름 측정기 기술 매개 변수 파이프 지름 측정기
| 모델 | 측정 범위 | 결의 | 정확성 |
| LDM2030 | 0.1 - 25mm | 0.001 | 00.001mm |
| LDM2050 | 0.2 - 45mm | 0.001 | 00.002mm |
| LDM-60XY | 0.2 - 55mm | 0.001 | 00.002mm |
| LDM-100XY | 0.2 - 95mm | 0.001 | 00.002mm |

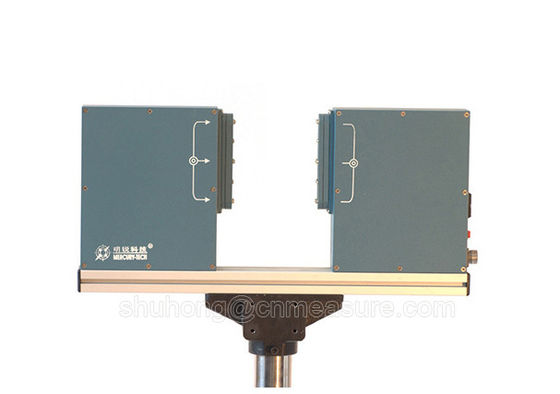

단일 축 레이저 파이프 지름 측정기는 레이저 스캔을 사용하여 온라인 측정을 수행 할 수있는 고 정확도 조사 부품입니다.
주로 다양한 와이어, 케이블, 파이프 생산 라인, 외부 지름의 측정 및 압축 스크루 속도 또는 견인 속도를 조정, OD의 목적을 제어하는 데 사용됩니다.또한 작업 조각의 외부 지름과 크기 측정에 적용 될 수 있습니다.
단축 레이저 지름 측정기 기술 매개 변수
| 모델 | LDM-30E | LDM-1050 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| 측정 범위 | 00.1-25mm | 0.3-45mm | 00.2-95mm | 00.2-145mm | 0.2-205mm | 00.2-375mm | |||||
| 최소 크기 | 00.1mm | 00.3mm | 00.2mm | 00.2mm | 00.2mm | 00.2mm | |||||
| 최대 크기 | 25mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| 정확성 | ±0.001 | ±0.001 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| 결의 | 00.001mm | 00.001mm | 00.001mm | 00.001mm | 00.001mm | 00.001mm | |||||
| 차원 | 30x18x7cm | 34.5x18.5x6cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(x2) | |||||
| 측정 단위 | mm | mm | mm | mm | mm | mm | |||||
| 힘 | ~ 220V±15%, 50-60HZ | ||||||||||
| 온도 | -10~40°C | ||||||||||
| 습도 | <85% RH | ||||||||||
|
가이드 헤드 일련의 I/O |
표준:RS485 옵션:RS232 / USB / 프로피버스 | ||||||||||
| 미리 설정 | 지름, +Tol, Tol, 경보 설정 | ||||||||||
| 투명한 측정 | 옵션 | 옵션 | 옵션 | 옵션 | 옵션 | 옵션 | |||||
| 제어 출력 | |||||||||||
| 일련의 I/O | RS485 | ||||||||||
| 아날로그 출력 | 16비트±10V DC 출력 | ||||||||||
| 릴레이 출력 | 2 볼트 무료 (상황, 상위 허용, 하위 허용) | ||||||||||

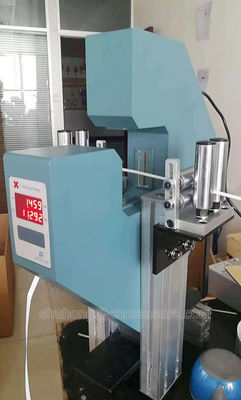

그림. LDM-100B 온라인 측정
주요 특징
1 비접촉 레이저 지름 측정, 높은 속도, 높은 정확성 및 좋은 반복성.
2 실제 시간 외부 지름 및 둥근 표시, 품질 관리 및 생산 효율성을 향상, 재료 낭비를 줄입니다.
3 완전히 자동화된 생산을 달성하기 위한 다양한 디지털 및 아날로그 제어 신호 기능
4 여러 가지 미리 설정된 기능,상정값, 상위 및 하위 허용도, 알람 제어 사전 설정, 조작이 쉽습니다.
5 표준 데이터 포트 연결 준비, 데이터 분석 개발 편의성을 위해 호환 소프트웨어.
컨트롤러의 주요 특징
1- 그것은 원격 표시 및 제어에 사용 됩니다.
2DC 모터, VVVF 모터 (출력기 또는 트랙터) 의 속도를 제어 할 수 있습니다.
3실험실용으로 적합합니다.
4지름이 정해진 허용 범위를 초과하면 경보가 됩니다.
5RS485로 PLC 산업 제어 컴퓨터에 연결할 수 있습니다.
6크기는 100mm×100mm×120mm (모델:DDC-5)
레이저 지름 측정 기기 성능
측정: 레이저 스캔
레이저: 보이는 빨간 반도체 레이저
레이저 출력 전력: <2mW
작업 모드: 연속
전력 소비: <30W
전자 매개 변수
작동 전압: ~ 220V ± 15% 50 - 60Hz
작동 온도: -10 ~ 40 °C
습도: <85% RH
LDM 시리즈 가이즈는 수십 년의 기술 혁신과 1,000 명 이상의 고객이이 제품을 사용하는 고 정확성, 신뢰할 수있는 제품 시리즈의 고전적인 머큐리-테크 제품입니다.현재는 유선입니다, 케이블, 파이프 측정의 가장 좋은 선택.
