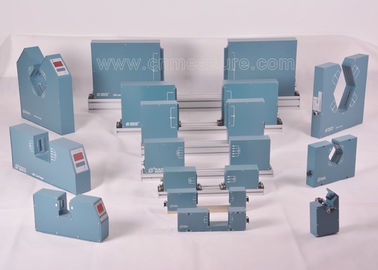

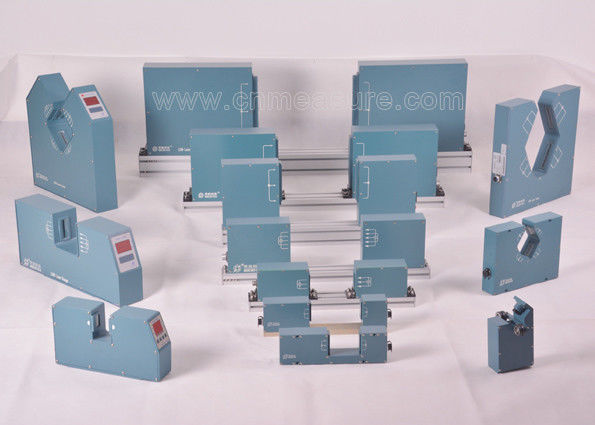

케이블 철사 관 레이저 직경 측정 단위 직경 관제사 장치

케이블 와이어 파이프 레이저 직경 측정 장치 직경 컨트롤러 장치.

사양
1). 케이블 와이어 파이프 레이저 직경 측정 장치
2). 정확도: 0.001
3). 측정 및 제어
4). 모델 LDM-25. 직경 측정 범위는 0.1-20mm
     모델 LDM-50. 직경 측정 범위는 0.2-45mm

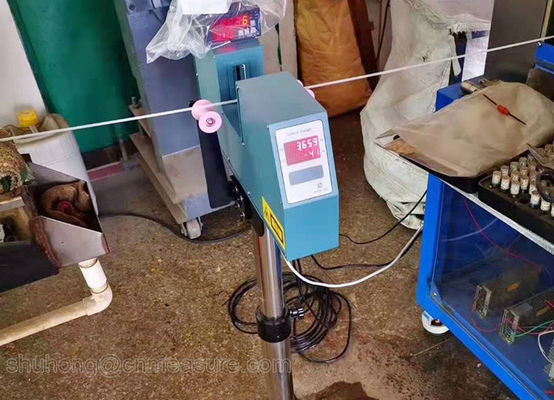

케이블 와이어 파이프 레이저 직경 측정 장치는 레이저 스캔을 사용하여 비접촉 온라인 측정을 수행하는 고정밀 장치입니다. 주로 외경 측정 및 압출기 스크류 또는 견인 속도 조절에 사용되어 외경을 제어합니다. 금속 와이어, 유리, 파이프, 전선 및 케이블 등의 직경을 측정하고 제어하는 데 적용할 수 있습니다.
또한 공작물의 외경 및 크기 측정에도 적용할 수 있습니다.

1. 기술 매개변수

2. 성능 지표
측정: 레이저 스캔
레이저: 가시 적색 반도체 레이저
레이저 출력 전력: <2mW
작동 전압: ~ 220V 플러스/마이너스 15% 50 - 60Hz
작동 온도: -10 ~ 40 섭씨 온도
습도: <85% RH
작동 모드: 연속
전력 소비: <30W
치수:
LDM25/LDM50 게이지 헤드: 461mm(길이) * 80mm(너비) * 200mm(높이)
스탠드 크기: 350mm * 200mm * (700-1000)mm
측정 위치의 중심 높이는 900-1200mm
스탠드 높이는 조절 가능합니다.

3. 디스플레이 컨트롤러
1). 원격 디스플레이 및 제어에 사용됩니다.
2). DC 모터, VVVF 모터에 적용 가능합니다.
3). 컨트롤러는 직경 허용 오차에 따라 압출기 또는 트랙터의 속도를 제어할 수 있습니다.
4). 외경을 동시에 측정할 수 있습니다.
신호 거리: 500m 이상
출력 전압: 플러스/마이너스 10V
RS485를 사용하면 PLC 산업 제어 컴퓨터에 연결할 수 있습니다.

케이블 와이어 파이프듀얼 축 레이저 직경 측정 장치는 레이저 스캔을 사용하여 비접촉 온라인 측정을 수행하는 고정밀 장치입니다. (즉, X축 및 Y축) 두 방향으로 직경을 동시에 측정합니다.
금속 와이어, 유리, 파이프, 전선 및 케이블 등의 직경을 측정하고 제어하는 데 적용할 수 있습니다. 양방향 측정의 단점을 극복합니다. 디스플레이 장치는 와이어 및 파이프의 직경 평균값과 원형도를 동시에 표시할 수 있습니다.

1. 기술 매개변수
